随着项目越来越复杂，很多对大场景渲染支持已经成为了“刚需”。但是，对于很多经验有限的同学，似乎找不到相关思路。那么，我们就来聊聊，如何进行 webgl 的性能优化。

首先性能优化是一个比较大的话题，会涉及多个技术点，本篇文章旨在总结相关优化思路和方向，很多阐述都是浅尝辄止，并不对每项技术点做具体的深入剖析。对于大场景来说，一般优化可以分为以下几个大的优化方向。

1. 加载性能优化
2. 渲染帧率优化
3. 内存管理优化
4. 交互操作优化

我们会根据每个大的方向，讲讲如何具体的采取哪些策略进行优化。我们首先需要知道造成渲染帧率不高的性能瓶颈在哪里。一般来说，我们使用 chrome 的开发者工具中的 performance 模块进行性能诊断，找到性能瓶颈主要是在 CPU 执行效率方面，还是在 GPU 渲染阶段的性能方面。

如果主要性能瓶颈在 cpu 执行阶段，我们其实非常容易找到某段 js 的执行效率较低，可以通过各种算法优化，降低 js 算法的时间复杂度，从而达到优化执行时间的目的。

受制于网络速度，对于没有缓存的大场景首次加载，可能是比较费时的，所以我们需要尽量减少加载时间，提高用户体验。

模型和贴图数据是整个加载过程中最为“重量级”的数据。因此，我们应当从建模阶段就定好规范，在保证外观效果的前提下，尽量使用较为精简(面数较少)的模型。在模型制作完成之后，我们也应当尽量选取一些压缩比较高的模型格式，例如 fbx、gltf 等进行模型传输。

gzip

对于一些纯字符编码的模型，如 obj，dae 等，在服务端开启 gzip 压缩，可以带来较好的压缩比。而且，使用 gzip 压缩是服务器与浏览器直接默认完成的，无需任何额外操作，对于开发者可以做到无感知。所以建议使用这类模型的都加上 gzip 压缩。其实我们可以默认所有文件都开启，因为 js css 文件经过 gzip 压缩后传输量也会小很多。

gltf draco

对于可以选取导出格式的项目来说，选取 gltf 格式加 draco 压缩的方式，可以得到较高的压缩比。不过使用 draco 压缩并不是没有代价的，有时候可能会造成模型的外观损坏。同时，解压模型也需要一些的时间。所以，对于小的模型，网络传输较快的，也就没必要上 draco 压缩了。

自定义格式

对于有能力的开发者，完全可以使用自定义的格式，将模型数据做成二进制的形式进行传输和加载，这样灵活性比较高，而且如果再前端解模型的时候使用 wasm 进行解压，可以保证自己的模型内部格式对外是一个黑盒子。

（感谢知乎评论区 王政 同学提醒，加入贴图压缩部分）

上述描述的模型压缩只针对模型网格数据，不会对贴图进行处理，然而很多时候贴图文件往往大于模型。贴图尺寸也应该根据需要选取，不应该过大，一般最好不要超过 4k，保持 1024 或者 2048 较好。贴图也最好使用 2 的 n 次幂的尺寸。下面介绍如何优化用于应用程序渲染的贴图文件。

对于常见的贴图一般使用 jpg、png、tga 等格式，但是这部分格式加载完毕后，png/jpg 仍需要全部转码为纹理(texture)才能开始渲染，而具有相同尺寸的贴图纹理 GPU 占用内存大小相同，故压缩后的 png/jpg 对于渲染过程并没有优化。庆幸的是许多设备都有可直接用于渲染的 GPU 压缩纹理(compress texture)格式，压缩纹理可比由 png 直接转换的纹理减少 5 倍或以上的大小。如果直接提供压缩纹理格式，则不需要进行 png 的转码过程且可大大减少纹理内存。但由于 GPU 芯片提供商太多，设备的压缩纹理格式多种多样（例如安卓设备常用格式是 ETC1/ETC2，苹果设备是 PVRTC…）

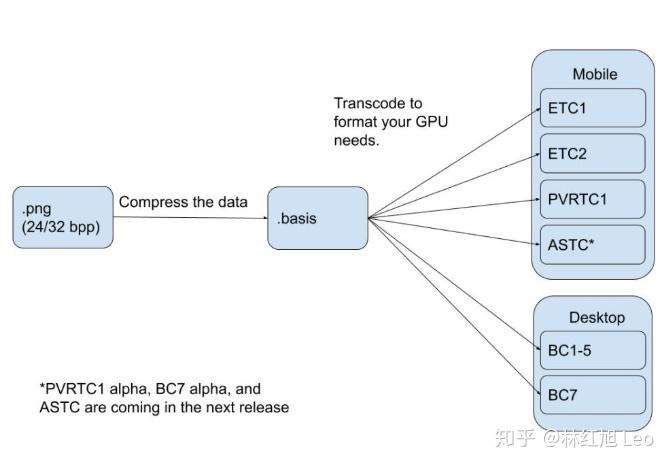

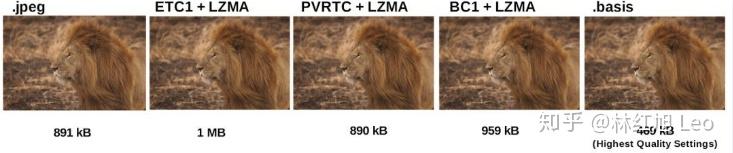

2019 五月份，Binomial 公司和 google 联合推出了 Basis Universal 压缩 GPU 纹理技术，Basis Universal 支持多种常用的压缩纹理格式，将 png 转换为 basis 文件后，大小与 jpg 格式差不多，但在 GPU 上比 png/jpg 小 6-8 倍。在保持 GPU 性能效率的同时，提升 Web、桌面端和移动应用程序中图像传输的性能。此版本填补了图形压缩生态系统中的一个关键技术空白，同时也补充了 Draco 几何压缩的部分早期工作。

另外可以看看这篇腾讯模型和材质压缩的经验分享：

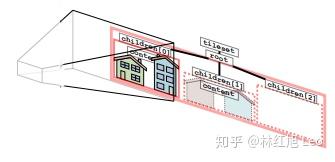

对于大的场景，特别是 BIM 或者 GIS 场景，如果把所有模型全部加装完成了再展示，可能会让用户等待时间过久。所以，我们可以采取分包流式加载的方式，每个包加载一部分的模型，加载解析完成后即丢到渲染主线程中进行渲染。这种方式大家之前经常看到的是百度地图的数据的分片加载。

想要达到这样的效果，我们一般会使用 worker 进行数据的加载和解析处理，这样保证了加载的线程和主线程是隔离的，不会产生加载解析模型过程中产生的 UI 卡顿。同时，如果我们想要达到并行加载和解析的效果，可以开多个 worker 进行多线程的同时加载解析工作。

优化完了首次加载的耗时操作，我们可以继续优化加载，采用各种缓存技术是也常见的加载优化方法，其中包括使用 cdn 文件服务，浏览器文件缓存、indexeddb 前端缓存等。

使用 CDN

对于加载来说，除了文件本身大小因素，我们不得不考虑的一点就是文件所放置的服务器带宽问题。如果模型场景都放在一台服务器上，加载过程中必定会对服务器的带宽带来一定压力。所以使用 cdn 做静态资源的文件服务，变得顺理成章。

使用 indexedDB

因为模型数据变化其实不大，所以再首次加载的过程中，我们可以使用 indexedDB 做前端的数据缓存。indexedDB 具有良好的查询性能，超大的存储空间（理论上磁盘剩余空间的一半左右），以及支持二进制存储等优良特性，比较适合做前端模型以及贴图数据的缓存。

在使用了 indexeddb 做前端缓存之后，可以做到首次加载之后，对大场景的数据进行秒级加载的超高性能 ，大大提升了用户频繁打开大场景的操作体验。

因此，有些 Webgl 引擎(例如 Babylon.js )已经在引擎级别对 indexedDB 缓存做了支持。开发者只需要简单配置，即可打开缓存，优化加载体验。

在加载优化完成之后，我们继续聊聊如何进行大场景的渲染优化。如果主要性能瓶颈在 GPU 渲染部分，那么我们就需要仔细看看到底是什么造成的渲染瓶颈。我们可从以下方案入手，看看是否已经使用相关优化手段。总的来说，目的是尽量减少 drawcall（opengl state 切换带来的性能损耗），减少向 GPU 提交的数据量（带宽压力）。

为了达到尽量减少 DrawCall 的目的，我们应当尽量的做好剔除工作，将最少的数据提交给 GPU 进行渲染。一般常见的剔除方式有视椎体剔除，背面剔除、遮挡剔除等。

视椎体剔除（Frustum Culling）：一般是指只有在视椎体内的物体才能被渲染出来，不在视椎体内的物体将被剔除不作渲染。这也比较符合我们一般的视觉逻辑，不在可见范围内的物体，渲染了也看不见，纯粹属于性能浪费。这部分的剔除，大部分的引擎都已经自带了，而且都是默认开启的。如果需要自己实现，算法也比较简单，一般是遍历视椎体的 6 个面，算出物体的中心到面的最小距离（带正负方向的）与包围球的半径做比较，如果小于半径，就表示在外面。

背面渲染剔除(Backface Culling) ：一般来讲，渲染引擎大多会开启背面剔除。原生 webgl 中使用 gl.enable(gl.CULL_FACE); 来开启背面剔除。在 threejs 中可以使用 material 的 side 属性指定 front 进行单面渲染。

遮挡剔除(Occlusion Culling) ：遮挡剔除是指在相机剔除后，在视野范围内仍然有许多物体直接有遮挡关系的，不需要进行渲染，虽然 gpu 有深度测试，会将有遮挡的物体进行剔除，但是我们仍然希望在提交 GPU 之前对遮挡关系进行判断，提前剔除掉一些东西，减少渲染压力。

遮挡剔除相关的文章：

这篇文章也非常好 里面描述了如何用八叉树和 zbuffer 配合做剔除

https://www.gamasutra.com/view/feature/131801/occlusion_culling_algorithms.php

webgl2 OcclusionQuery 遮挡查询

https://github.com/tsherif/webgl2examples/blob/master/occlusion.html

除了剔除以外，合批次提交也能提高渲染性能，原因也非常的简单，就是合批后提交 GPU 的 DrawCall 减少了。对于合批，我们应该遵循以下原则。

首先是材质相同的进行 batch，材质不同的无法进行 batch。一个 batch 其实就是一个 drawcall，对应的其实一种材质，不同种材质效果需要使用不同的 shader 实现所以无法实现合批展示。

其次 batch 的定点格式限制问题。因为 webgl 的 index 数据使用的 short 类型，所以最好不要超过 65535 个顶点索引。但是，由于 webgl 的扩展 OES_element_index_uint 已经有了非常良好的兼容性（99%兼容），所以其实你已经可以使用超过 65535 个顶点 index。

stackoverflow 关于顶点限制的讨论： https://stackoverflow.com/questions/4998278/is-there-a-limit-of-vertices-in-webgl

如果你使用的 threejs，可以选择使用 geometry 的 merge 方法在前端进行合并 batch，或者手工进行顶点 loop 循环合并顶点，其实原理差不多。

instance 实例化其实也是渲染优化中常用的技术，特别适合那些外观一致大量重复的渲染。比如小树组成的森林，一个发布会场景中的大量椅子等等。在 instance 渲染的时候，我们不需要传入大量的顶点数据（只需要传入每个 instance 的 matrix 数据），而是共享一份顶点数据，这样可以大大降低显存的使用率，降低显存带宽。

在 webgl 中我们使用的是ANGLE_instanced_arrays扩展来实现 instance 渲染。但是值得注意的是，instance 的使用所带来一些额外处理，比如单个物体的选择操作等问题。

LOD（Level of Details）技术指的是将场景中的模型按不同精度分为 N 套,按照模型与相机的距离远近，动态切换模型的精度，距离相机较近的模型采用精细模型展示，而距离相机较远的模型使用较为粗糙的模型进行展示。对于大的场景，使用 LOD 技术也是一个有效提升帧率的手段，可以有效减少整个场景中的渲染三角面数。

使用 LOD 技术一个非常重要的问题是如何生成多套不同精度的模型。一般来说有一下几个方案：

一是在建模软件中，使用减面工具，直接生成多套模型，这部分一般是美术建模人员来完成。虽然程序少了很多事儿，但是通用性较差，自动化程度较低。

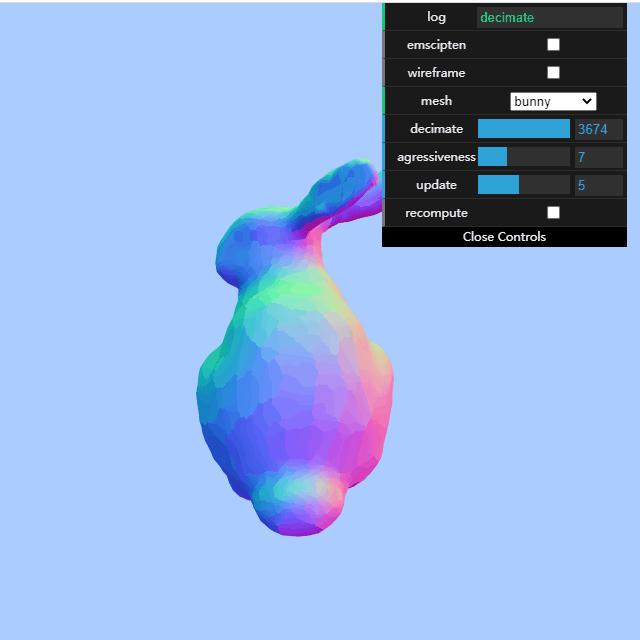

二是选用开源的减面方案进行程序减面。一般来说可以选取一些 QEM 算法减面，使用程序进行减面。但是一般这类算法都有一些局限，比如贴图问题，破面问题。需要程序不断调试，找到比较合适的参数。

https://github.com/sp4cerat/Fast-Quadric-Mesh-Simplification

三就是使用商业的 sdk 进行减面。一般常用的是 simplygon、instlod 等都是比较成熟的商用减面工具，也广泛的使用在游戏等行业。

另外，很多游戏引擎也自带一些减面工具，比如 u3d、ue4 等都支持 LOD 减面。

对于重型 webgl 应用，特别是 BIM、GIS 场景，有时候，我们需要加载多个大型模型，例如 cesium 还需要能够支持整个地球数据的加载。这就需要我们对内存有着较好的控制。

一方面，我们需要在不适用对象的时候，及时销毁对象，释放 JS 内存。同时对于模型数据，大量的顶点、法线等等 buffer 数据也是非常占用内存的。我们可以在 js 推送完数据之后，将这部分数据从内存中释放掉，从而降低 JS 的内存压力。对于 v8 引擎来说 32 位的 JS heap 最多能到 3.8G 左右，如果不及时释放内存，很容易内存爆掉，导致浏览器 crash。

如果使用 threejs 进行渲染，BufferAttribute包含一个onUpload回调函数，在数据推送到 GPU 之后调用。我们可以在回调函数中释放掉 js 中的数据。值得注意的是，这个回调函数只在第一次的时候有用，在 attribute 更新 update 的时候，并不会触发，笔者认为这是个 bug 提交了 pr 给 threejs，不过似乎 threejs 的作者doob并不十分感冒，最终没有 merge 这个 pr。

另一方面，在大场景的渲染下，我们要尽量引导客户使用 64 位的浏览器 chrome 或者 Firefox，这样可以最大限度的使用 js 内存，防止 V8 js Heap 爆了的情况。

好消息是，最新的 v8 又加入了指针压缩，将内存的使用量降低了不少。

除了加载，渲染等方面，普通的交互操作在大场景的条件下，也容易带来非常大的挑战。交互操作中一个常见的问题就是模型拾取。一般普通的三维场景中，我们常用的是射线拾取的方式，遍历场景中的模型，进行模型的相交测试。但是由于场景非常大，可能会导致整个遍历非常耗时。所以我们要对拾取进行优化。常见的优化方式有使用 GPU 拾取、以及使用八叉树进行加速遍历等方式。

gpu 拾取 一般做法是给每个 mesh 一种颜色 然后渲染绘制一遍，在鼠标点所在的位置调用 readPixel 读取像素颜色，根据颜色与模型的对应关系，反推当前拾取到的颜色对应的 mesh。

八叉树优化 一般是使用八叉树的数据结构，将整个场景中的模型放入八叉树的不同 cell 中，由于八叉树类似空间范围内的二分查找，所以能够非常迅速将查找范围落在最终需要遍历的模型上。从而达到加速模型场景遍历的目的。对于八叉树的实现网上有很多的版本，大家可以参考，一般笔者使用的是稀松八叉树。

以上便是笔者对于大场景性能优化的总结，算是对性能优化点的总结和叙述。其实每个点展开来做都十分有挑战，希望有相关经验的开发者一起讨论，共同进步！
